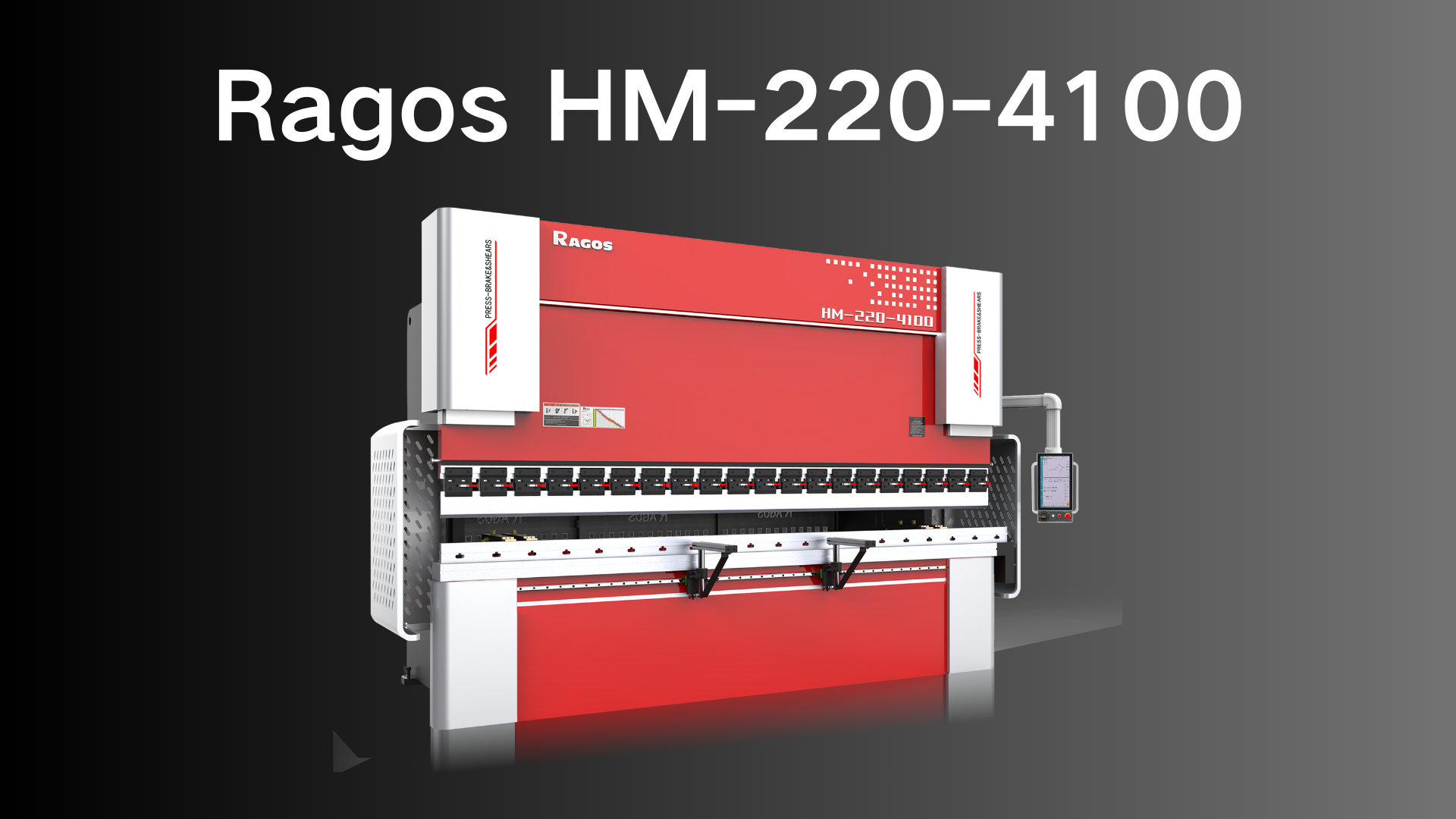

HM-220 デュアルサーボプレスブレーキ

RagosのHM-220シリーズデュアルサーボモーターCNCプレスブレーキは、220トンの精密曲げ、高度なサーボ駆動油圧システム、そして多用途な加工能力を提供し、高効率の産業用途に最適です。

主な特徴

省エネルギーと消費削減
低騒音
高速
高精度

技術仕様

Model	Nominal force(ton)	Length of workbench (mm)	Distance between columns(mm)	Throat depth(mm)	Slider stroke (mm)	Opening height (mm)	Main motor power(kw)	Speed(mm/s)			Outline dimension(mm)
								Fast forward	Working feed	Return	L	W	H
HM-220-2500	220	2500	2000	400	200	500	7.6*2	180	10-15	160	2710+400	2120	2780
HM-220-3200	220	3200	2700	400	200/250	500/550	11+2	180	10-15	160	3410+400	2120	2780
HM-220-4100	220	4100	3500	400	200	500	7.62	180	10-15	160	4210+400	2120	2780
HM-220-5100	220	5100	4100	400	200	500	7.6*2	180	10-15	160	5010+400	2120	2880
HM-220-6100	220	6100	5000	400	200	500	7.6*2	180	10-12	160	5910+400	2120	2980

HM-220-2500

Nominal force: 220 ton

Length of workbench: 2500 mm

Distance between columns: 2000 mm

Throat depth: 400 mm

Slider stroke: 200 mm

Opening height: 500 mm

Main motor power: 7.6*2 kw

Speed: Fast forward 180 mm/s, Working feed 10-15 mm/s, Return 160 mm/s

Outline dimension: L 2710+400 mm, W 2120 mm, H 2780 mm

HM-220-3200

Nominal force: 220 ton

Length of workbench: 3200 mm

Distance between columns: 2700 mm

Throat depth: 400 mm

Slider stroke: 200/250 mm

Opening height: 500/550 mm

Main motor power: 11+2 kw

Speed: Fast forward 180 mm/s, Working feed 10-15 mm/s, Return 160 mm/s

Outline dimension: L 3410+400 mm, W 2120 mm, H 2780 mm

HM-220-4100

Nominal force: 220 ton

Length of workbench: 4100 mm

Distance between columns: 3500 mm

Throat depth: 400 mm

Slider stroke: 200 mm

Opening height: 500 mm

Main motor power: 7.62 kw

Speed: Fast forward 180 mm/s, Working feed 10-15 mm/s, Return 160 mm/s

Outline dimension: L 4210+400 mm, W 2120 mm, H 2780 mm

HM-220-5100

Nominal force: 220 ton

Length of workbench: 5100 mm

Distance between columns: 4100 mm

Throat depth: 400 mm

Slider stroke: 200 mm

Opening height: 500 mm

Main motor power: 7.6*2 kw

Speed: Fast forward 180 mm/s, Working feed 10-15 mm/s, Return 160 mm/s

Outline dimension: L 5010+400 mm, W 2120 mm, H 2880 mm

HM-220-6100

Nominal force: 220 ton

Length of workbench: 6100 mm

Distance between columns: 5000 mm

Throat depth: 400 mm

Slider stroke: 200 mm

Opening height: 500 mm

Main motor power: 7.6*2 kw

Speed: Fast forward 180 mm/s, Working feed 10-12 mm/s, Return 160 mm/s

Outline dimension: L 5910+400 mm, W 2120 mm, H 2980 mm

詳細な説明

RagosのHM-220シリーズデュアルサーボモーターCNCプレスブレーキは、高性能で精密な曲げ、効率、長期的な安定性を提供する機械です。220トンの公称力と3200mmから6000mmまでのテーブル長さを持ち、自動車、航空宇宙、重機、建設業などの業界の要求に応えます。HM-200シリーズの特徴的な点は、デュアルサーボモーター駆動の油圧ポンプシステムで、正確な位置決め、再現性、そして生産効率を保証します。この機械は、すべての曲げプロセスで一貫した品質と精度を求める製造業者に最適です。

主な特徴と利点：

1. デュアルサーボモータードライブシステム：HM-220シリーズは、優れた精度、速度、効率を提供する高度なデュアルサーボモーター駆動の油圧ポンプシステムを特徴としています。このシステムにより、正確な位置決めと再現性が可能となり、高品質な結果を保証し、生産性を最大化します。強力な11*2 kWモーターにより、重荷重下でも安定した運転が可能となり、要求の厳しい環境でのパフォーマンスが向上します。

2. 高度なCNC制御システム：高度なCNC制御システムを搭載したHM-220シリーズは、ユーザーフレンドリーなインターフェースと広範な加工パラメータ設定を提供します。このシステムは自動プログラミングをサポートし、手動での介入を大幅に減少させます。また、リアルタイム診断機能があり、オペレーターは迅速に故障を特定し、トラブルシューティングを行い、ダウンタイムを最小限に抑え、全体的な運用効率を向上させます。

3. 高精度な機械設計：HM-220シリーズは、耐久性と精度を兼ね備えた機械設計を誇り、デュアルシリンダー同期型機械伝達システムを特徴としています。これにより、高速動作中でも加工精度と安定性を維持します。油圧システムは効率的で低騒音であり、エネルギー消費を削減し、過酷な製造環境での連続使用に最適です。

4. 多用途な加工能力：RagosのHM-220シリーズは、3200mmから6000mmまでの曲げ長さと220トンの公称力を持ち、広範囲な部品を処理できます。この多用途性により、異なる材料や厚さの精密曲げを実現し、繊細なシートメタルから重い産業部品まで対応できます。この適応性により、さまざまな製造ニーズに最適なソリューションを提供します。

5. メンテナンスの容易さと長寿命：HM-220シリーズは、メンテナンスが容易で長寿命を実現するように設計されており、高品質な油圧および電気部品が安定したパフォーマンスを保証し、ダウンタイムを削減します。堅牢な設計と耐久性を重視した設計により、メンテナンス要求が最小限に抑えられ、機械の寿命が延び、総所有コストが低減します。
